成都臻沃通科技有限公司 钢衬PE储罐产品参数
一、产品概述
钢衬 PE 储罐是以碳钢壳体为承压基体，内壁焊接龟甲钢网为锚固层，内衬线性低密度聚乙烯（LLDPE），通过整体热
融滚塑工艺一次性成型的钢塑复合防腐储运设备。产品集碳钢的高强度与聚乙烯的强防腐性能于一体，主要用于化工、
锂电、环保水处理、电镀等行业酸碱盐类介质的存储。
二、核心技术参数
2.1 规格范围
| 参数项 | 技术指标 | 备注 |
| 公称容积 | 1 m³ – 150 m³ | 支持非标定制（立式、卧式） |
| 罐体直径 | Φ800 mm – Φ4200 mm | 根据容积匹配 |
| 罐体高度 | 1100 mm – 12000 mm | 含直筒段 + 封头 |
| 壳体壁厚 | 6 mm – 20 mm | 根据容积、压力设计 |
| 内衬厚度 |
8 mm – 20 mm（常规） 2 mm – 16 mm（可定制） |
根据介质腐蚀等级选配 |
| 结构层 | 材质 | 说明 |
| 外层壳体 | Q235B 碳素结构钢 / Q345R 压力容器用钢 | 承压主体，提供结构强度 |
| 锚固层 | 菱形龟甲钢网（镀锌处理） | 满焊于罐体内壁，形成三维锚固结构 |
| 内衬防腐层 | 进口食品级 LLDPE（线性低密度聚乙烯） | 整体滚塑一次成型，无拼接焊缝 |
| 参数项 | 技术指标 |
| 工作温度范围 | -40 ℃ ~ +80 ℃ |
| 工作压力（正压） | 5 kPa ~ 0.1 MPa |
| 耐受负压 | ≤ -0.096 MPa |
| 设计使用寿命 | 正常工况下 ≥ 20 年 |
| 衬层附着力 | ≥ 10 MPa（无剥离现象） |
| 耐磨性能 | 相当于低碳钢的 7.3 倍 |
• 酸类：盐酸（37% 浓度以内）、稀硫酸、磷酸、有机酸等
• 碱类：氢氧化钠、氢氧化钾、氨水等大多数碱液
• 盐类：氯化钠、硫酸钠、次氯酸钠等各类盐溶液
• 其他：污水处理剂、电镀液、部分有机溶剂
• 不适用：浓硝酸、发烟硫酸、强氧化性溶剂、卤代烃等（此类介质建议选用钢衬四氟产品）
三、产品结构与工艺
3.1 核心工艺：龟甲衬里三合一滚塑工艺
1. 钢网预焊：特制菱形龟甲钢网满焊于碳钢罐体内壁，形成三维机械锚固结构
2. 喷砂除锈：罐体内壁喷砂处理至 Sa2.5 级，提升结合面附着力
3. 恒温滚塑：罐体密闭加温并双轴同步旋转摇摆，LLDPE 粉料熔融均匀包覆内壁，充分渗透钢网缝隙
4. 一体成型：钢体、钢网、PE 层实现分子级嵌合，无接缝、无剥离点
3.2 结构形式
• 立式圆筒形：平底平顶 / 平底锥顶 / 椭圆封头型，适用于常规立式安装场景

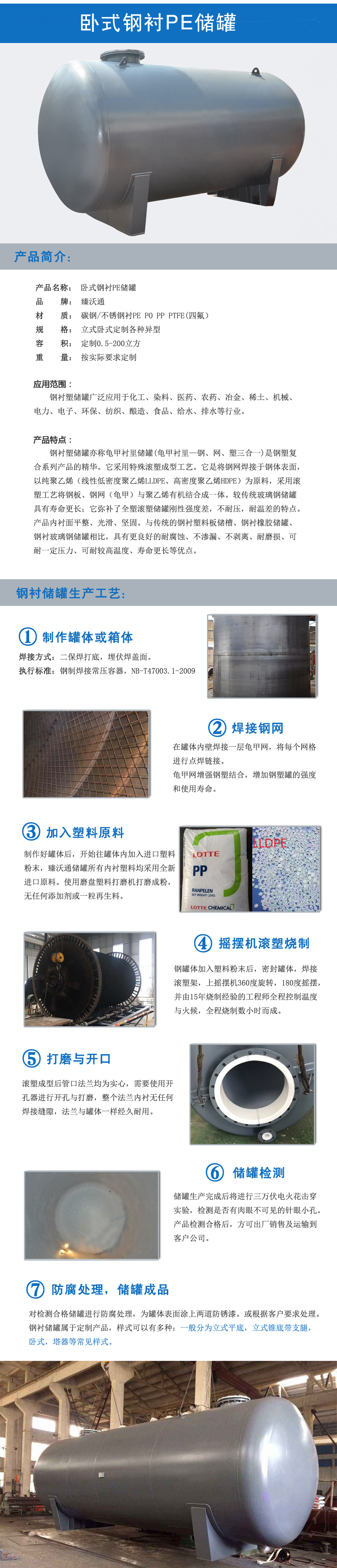

• 卧式圆筒形：双鞍座支撑，适用于车载、地埋或低位安装场景
• 异形定制：锥底储罐、搅拌反应罐、计量罐、酸洗槽等非标结构
3.3 管口配置（标准配置）
• 人孔：DN450 / DN500 / DN600，PE 翻边一体衬塑
• 进料口、出料口、排污口：按需定制规格，法兰连接
• 液位计口、放空口、溢流口：按工艺要求配置
• 所有管口均同步衬塑，密封面 PE 翻边成型，无金属裸露
四、质量检测与执行标准
4.1 执行标准
• 符合 GB/T 23858-2009《化工设备用钢衬塑容器》 国家标准
• 生产管理通过 ISO9001 质量管理体系认证
• 持有危险化学品包装物、容器生产许可证
4.2 出厂检测项目
1. 电火花针孔检测：30kV 电压全内壁扫查，无针孔击穿
2. 衬层厚度检测：多点位超声波测厚，厚度偏差 ≤ ±1 mm
3. 水压试验：1.5 倍设计压力保压 30 分钟，无渗漏、无变形
4. 外观检验：表面平整光滑，无气泡、无裂纹、无明显凹陷
5. 几何尺寸核验：直径、高度、管口方位偏差符合设计公差
五、产品特点
1. 防脱层性能：龟甲网三维锚固结构，冷热交替工况下不易鼓包、脱落
2. 无渗漏风险：整体一次成型，内衬无拼接焊缝，杜绝渗漏隐患
3. 防腐性能优：LLDPE 化学稳定性好，耐受大多数酸碱盐介质腐蚀
4. 抗冲击性强：钢塑复合结构兼具钢的强度与塑的韧性，抗外力冲击
5. 不易结垢：PE 表面张力小，介质不易结垢粘连，便于清洁维护
6. 流体阻力小：内壁光滑，输送介质时摩擦阻力小，能耗低
六、可选配置
• 液位监测装置（磁翻板液位计、超声波液位计等）
• 爬梯、平台、护栏等附属钢结构
• 搅拌装置（衬塑搅拌桨、减速机配套）
• 保温 / 保冷层外包
• 安全阀、呼吸阀、阻火器等安全附件
• 现场安装、旧罐翻新维修服务
