成都臻沃通科技有限公司 钢衬四氟储罐产品详细参数
一、产品概述
成都臻沃通钢衬四氟储罐采用 "钢骨架 + 塑料内胆" 复合结构，以碳钢为外部支撑壳体，内衬聚四氟乙烯（PTFE）防腐层，结合钢制外壳的机械强度与 PTFE 的
卓越化学稳定性，主要用于强腐蚀性介质的储存。
二、核心材料参数
壳体材料
• 主材：Q235B 碳钢，可选 16MnR
• 钢板厚度：6–14mm（根据容积与压力定制）
• 结构形式：立式固定顶 / 卧式鞍座支撑
内衬材料

衬里材质	代号	标准厚度	适用工况
聚四氟乙烯	PTFE/F4	3–5mm	强酸强碱、高温强腐蚀
乙烯 - 四氟乙烯共聚物	ETFE/F40	2–3mm	中等腐蚀、中等温度
聚偏氟乙烯	PVDF	2–3mm	含卤素介质
可溶性聚四氟乙烯	PFA	2–3mm	高纯级化学品
聚烯烃	PO	5–12mm	常规酸碱、常温工况



注：企业标准化 PTFE 内衬厚度为 3–5mm，高于行业常规 2.5mm 标准

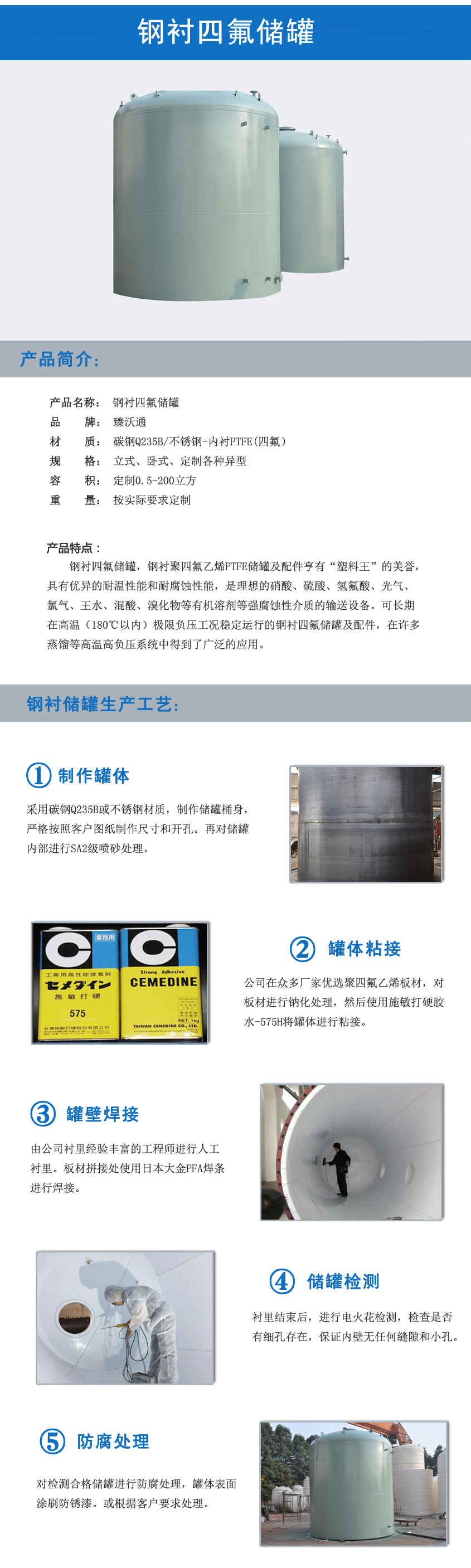

三、工艺技术参数
核心工艺
• 工艺类型：龟甲网增强滚塑一体成型工艺（预置三维镀锌龟甲网 + 高温熔融滚塑）
• 成型温度：380℃高温熔融
• 锚固方式：分子级咬合，衬层与钢网机械锚固
• 衬层特性：无接缝、无气泡、无脱层
• 专利情况：11 项实用新型专利
加工范围
• 设备类型：立式储罐、卧式储槽、计量罐、缓冲罐、反应釜、塔节等
• 安装方式：立式、卧式不限
• 支管设置：可在任意位置开设支管，支管标准长度 100mm
• 封头形式：平形、蝶形、锥形或标准椭圆封头（蝶形封头最大深度为直径的 1/10）
• 法兰圆角：设备法兰翻边口圆角 R=6–10mm，支管法兰翻边口圆角 R=3–5mm
四、性能参数
温度性能
• 长期使用温度：-60℃ ~ +120℃
• 材料极限温度：PTFE 本体可耐 - 196℃ ~ +260℃，短期可达 300℃
• 低温特性：-50℃环境下无脆化现象
• 高温特性：180℃工况下衬层无软化变形
压力性能
• 设计压力：常压（标准型），最高可达 0.6MPa（加强型）
• 耐负压能力：稳定耐受 - 0.09MPa 真空度，最高可达 - 0.095MPa
• 水压试验压力：1.5 倍设计压力
防腐性能
• 耐腐蚀性：可耐受 98% 浓硫酸、68% 浓硝酸、40% 氢氟酸等绝大多数强酸强碱及有机溶剂
• 年腐蚀率：≤0.01mm / 年（40% 氢氟酸环境下实测）
• 对比优势：腐蚀率仅为 304 不锈钢的 1/50
• 使用寿命：正常工况 15–20 年，远超行业平均 5–10 年
机械性能
• 抗冲击性：达到行业标准 2 倍
• 防静电性能：表面电阻控制在 10⁶–10⁸Ω 范围
• 抗震性能：8 级地震模拟下结构完整
五、规格范围
容积规格
• 标准范围：1 m³ ~ 200 m³ 全规格覆盖
• 常规容积：1m³、5m³、10m³、20m³、30m³、50m³、80m³、100m³、150m³
• 定制能力：支持异形罐体、非标接口、特殊支座定制
典型规格参数（20m³ 立式储罐示例）
• 型号：zwt-85623
• 罐体直径：Φ3500mm
• 罐壁厚度：6mm
• 罐体重量：约 13000kg
• 工作压力：常压
• 放置方式：立式固定顶
• 存储位置：地上式
六、接口与配件
标准接口配置
• 进料口、出料口、排污口
• 排气口 / 呼吸阀接口
• 液位计接口
• 人孔（DN500/DN600）
• 回流口、备用接口
接口标准
• 法兰标准：JB/T 74-94《管路法兰技术条件》
• 接口尺寸：DN25、DN32、DN50、DN80、DN100 等（可定制）
• 法兰面：衬里翻边全包覆，无金属裸露
七、检测与质量标准
出厂检测项目
1. 电火花检漏：10–15kV 高压探头 100% 全扫描，零击穿为合格
2. 水压试验：1.5 倍设计压力，保压 30 分钟无渗漏、无变形
3. 厚度检测：衬层厚度多点检测，确保均匀达标
4. 外观检查：表面平整、无气泡、无裂纹、无脱层
执行标准
• 制造标准：HG 20536-93、GB/T 23858-2009《化工设备用钢衬塑容器》
• 检测标准：HG/T 2373、GB/T 18576
• 质量文件：每台设备附带材质证明、压力测试报告、电火花检测视频 / 报告，数据全程可追溯
八、适用介质与领域
可存储介质
• 强酸类：浓硫酸、浓硝酸、盐酸、氢氟酸、发烟硫酸
• 强碱类：氢氧化钠、氢氧化钾等高温强碱
• 有机溶剂：绝大多数有机溶剂
• 特种介质：锂电电解液、六氟磷酸锂、电镀液、危废废液
应用行业
• 化工、精细化工、磷化工
• 新能源锂电行业
• 医药、生物制药
• 稀土冶炼
• 电镀、金属表面处理
• 电力环保、危废处理
• 食品添加剂（食品级 PTFE）
九、产品特点
• 衬层整体无接缝，从根源消除渗漏隐患
• 龟甲网锚固结构，彻底解决衬层脱落问题
• 宽温域适应，高低温工况均稳定可靠
• 耐负压能力强，适配真空抽料工艺
• 可修复性设计，局部损坏可单独修补衬层
• 全规格覆盖，支持深度定制化
